軌道輪鍛件圖紙設計要點

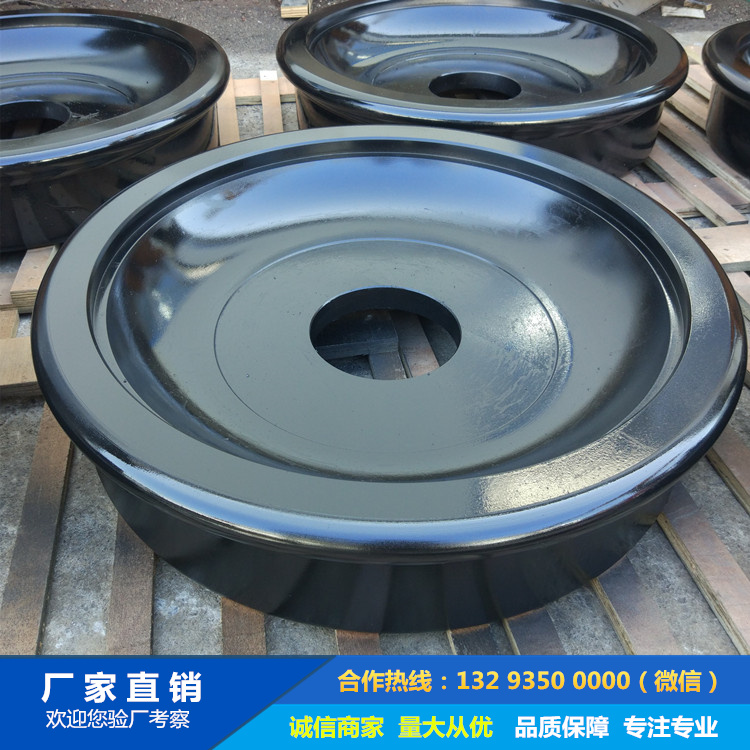

軌道輪是軌道交通、港口機械和重型起重設備的關鍵承重部件，其設計需滿足高強度、耐磨性和抗疲勞等嚴苛要求。以下是鍛造軌道輪鍛件圖紙設計的核心要點：

1. 材料選擇與性能要求

推薦材料：

60Si2MnA（GB/T 1222）：適用于中小型軌道輪

42CrMoA（GB/T 3077）：重型設備首選

ER8/ER9（EN 13262）：高鐵專用輪材

關鍵指標：

硬度要求：踏面HRC50-55

沖擊韌性：-20℃時≥35J

淬透深度：≥15mm

2. 結構設計規范

輪緣尺寸：

高度：輪徑的18-22%

厚度：輪徑的12-15%

踏面參數：

寬度：軌寬1.25-1.3倍

輪廓曲線：符合UIC 510-3標準

輪輻設計：

數量：4-6根輻射狀布置

截面形狀：工字型或T型

3. 工藝性設計要點

鍛造要求：

鍛造比≥4

終鍛溫度：碳鋼≥800℃，合金鋼≥850℃

加工余量：

直徑≤500mm：單邊5-8mm

直徑500-1000mm：單邊8-12mm

公差控制：

輪徑公差：IT12級

輪轂孔：H7級精度

4. 熱處理規范

工藝路線：

預備熱處理：正火（細化晶粒）

最終熱處理：淬火+回火

硬度梯度：

踏面：HRC50-55

輪心部：HB280-320

5. 檢測要求

無損檢測：

超聲波檢測（UT）：符合EN 13262標準

磁粉檢測（MT）：輪緣及過渡區100%檢測

尺寸檢測：

輪廓度≤0.1mm

徑向跳動≤0.15mm

6. 圖紙標注規范

關鍵尺寸：

輪徑標注極限偏差

輪緣輪廓標注輪廓度

技術要求：

材料熱處理狀態

無損檢測標準

動平衡要求（G16級）

7. 特殊工況設計

高速軌道輪：

采用ER9材料

增加殘余應力檢測

港口機械輪：

表面堆焊耐磨層

增加鹽霧試驗要求

8. 常見問題對策

踏面剝離：

優化淬火工藝

增加過渡區圓角

輪輻斷裂：

提高鍛造比

優化流線方向

9. 驗證試驗

臺架試驗：

滾動疲勞試驗：≥10^7次循環

靜載試驗：2.5倍額定載荷

現場測試：

運行5000km后檢測

磨損量測量

10. 優化方向

材料創新：納米晶鋼應用

工藝改進：等溫鍛造技術

檢測升級：AI缺陷識別系統

軌道輪鍛件設計需重點把控材料選擇、結構優化和工藝控制三個維度，通過嚴格的檢測驗證確保產品可靠性。建議采用數值模擬輔助設計，并建立全生命周期質量追溯體系。
