行車輪的技術條件
行車輪（起重機車輪）技術條件

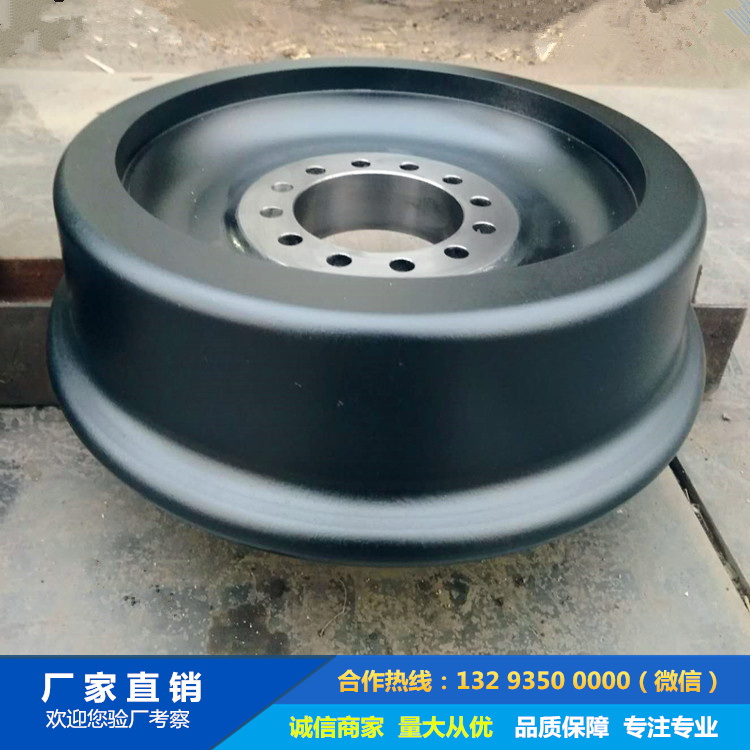

行車輪（起重機車輪）是橋式、門式起重機及電動葫蘆等設備的關鍵部件，其技術條件直接影響運行平穩性、承載能力和使用壽命。以下是行車輪的主要技術條件：
1. 材料要求
常用材料：
鑄鋼：ZG340-640（GB/T 14408）、ZG50Mn2（耐磨性好）
鍛鋼：45鋼（GB/T 699）、42CrMo（高強度，用于重載）
合金鋼：65Mn（高彈性，用于高速運行）
材料標準：需提供 材質證明（化學成分、力學性能報告）。
2. 力學性能
項目要求
硬度（踏面） HB 300-380（淬火后）
淬硬層深度 ≥15-20mm（均勻過渡）
抗拉強度（σ?） ≥600 MPa（視材料而定）
沖擊韌性（AKV） ≥27J（-20℃低溫沖擊試驗，適用于寒冷環境）
3. 尺寸與形位公差
項目允許偏差
車輪直徑公差 ±IT8（如φ400mm車輪，公差±0.05mm）
輪緣高度公差 ±1mm
踏面寬度公差 ±0.5mm
徑向圓跳動 ≤0.1mm（高精度要求≤0.05mm）
端面圓跳動 ≤0.1mm
同軸度 ≤0.05mm（高速或精密起重機）
4. 熱處理要求
淬火+回火（提高耐磨性）：
踏面硬度 HRC 45-55（或HB 300-380）
淬硬層深度 ≥15mm，硬度梯度平緩
消除內應力：熱處理后需進行去應力退火，防止變形
5. 表面質量
踏面及輪緣：不得有 裂紋、氣孔、夾渣、砂眼 等缺陷
表面粗糙度：
踏面 Ra ≤ 3.2μm（接觸面）
非工作面 Ra ≤ 6.3μm
無損檢測（重要場合）：
超聲波探傷（UT）（內部缺陷檢測）
磁粉探傷（MT）（表面裂紋檢測）
6. 裝配要求
軸承配合：
車輪軸孔 H7，軸承 k6/m6（過渡配合）
軸承潤滑采用 鋰基潤滑脂（如L-XBCHA2）
車輪組安裝：
轉動靈活，無卡阻
車輪垂直偏斜 ≤1/1000（GB/T 10183）
7. 防腐與潤滑
非工作表面：涂防銹漆（如環氧富鋅底漆）
軸承密封：采用 迷宮密封+骨架油封，防止灰塵、水分進入
8. 適用標準
GB/T 10183《起重機 車輪及大車和小車軌道公差》
JB/T 6392《起重機車輪》
ISO 4306《起重機 術語和分類》
FEM 1.001（歐洲起重機標準）
9. 鍛造特殊工況要求
工況特殊要求
冶金起重機 耐高溫（ZG40Cr9Si2）、抗熱疲勞
港口起重機 耐腐蝕（不銹鋼或鍍層處理）
高速起重機 動平衡測試（≤G6.3級）
10. 檢驗與驗收
出廠檢驗：
尺寸檢查、硬度測試、探傷報告
動平衡試驗（高速場合）
文件要求：
材質證明、熱處理記錄、探傷報告、合格證
行車輪的技術條件需根據 起重機鍛件類型（橋式、門式、冶金等）、工作級別（A3-A8）、載荷情況 進行優化。關鍵指標包括 材料、硬度、尺寸精度、熱處理、無損檢測 等，確保安全可靠運行。
